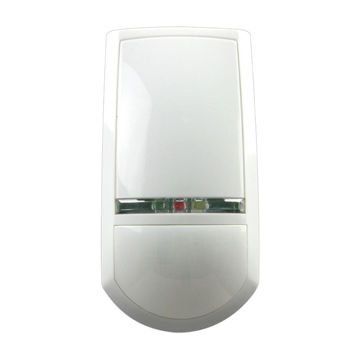

Sensor / Detector de Movimiento (PIR+Microondas) CABLEADO y ANTIMASCOTAS
Sensor / Detector de Movimiento de tecnología DUAL (PIR+Microondas) CABLEADO para nuestras alarmas SIN cuotas TASC-G5 o TASC-B11 o TASC-THI1 de tu hogar o negocio. Con este detector de movimiento alámbrico o cableado (NC) podrás detectar movimientos de intrusos donde esté el detector, asegurando la privacidad y seguridad de tu propiedad.
Garantía de 2 Años
En TODOS nuestros productos
Soporte Online
Con nuestro chat online
Página Segura
Tus datos y pagos seguros
Envíos Gratuitos*
A partir de 99€ de compra
Sensor / Detector de Movimiento de tecnología DUAL (PIR+Microondas) CABLEADO para nuestras alarmas SIN cuotas TASC-G5 o TASC-B11 o Alarma SIN cuotas TASC-THI1 de tu hogar o negocio. Con este detector de movimiento alámbrico o cableado (NC) podrás detectar movimientos de intrusos donde esté el detector, asegurando la privacidad y seguridad de tu propiedad.
El hecho de que incopore dos tecnologías, infrarrojos + microondas, hace que este sensor sea MUY estable y preciso, evitando al máximo las falsas alertas habituales en otros sensores. Además, internamente tiene reguladores de intensidad para adaptar, todavía más, este sensor a las condiciones ambientales operativas donde se vaya a instalar.
Además, es un sensor que discrimina con precisión la presencia de mascotas con un peso aproximado inferior a 25 kilogramos.
Por último, este sensor, al ser CABLEADO, es inmune a los inhibidores de frecuencia. Y, al incluir el conversor/alimentador MAS la batería interna UPS-12V siempre estará operativo aunque haya un corte de luz, intencionado o no.
IMPORTANTE: este sensor funciona perfectamente con la alarma G5 (TODAS) pero únicamente con las alarmas B11 comercializadas a partir de Junio/2016 ¿Por qué? Porque este sensor solo funciona en el modo NC (Normalmente Cerrado) y la alarma B11 solo admite el modo NC desde esa fecha (antes únicamente NO, tras esa fecha ambos modos). Tenlo en cuenta a la hora de adquirirlo.
Características técnicas (resumen):
- Antena interna
- Sensor por CABLE o CABLEADO para conectar a cualquiera de las entradas de tu alarma SIN cuotas TASC-G5 (normalmente se usará la zona 2 Z2-GND) o a la entrada Z1/GND -normal- de tu TASC-B11
- NC
- Area de detección: 12m/90°
- Temperatura de funcionamiento: -10º-50º
- Alimentación: mediante conversor/alimentador 220V-12V con Batería interna UPS extra recargable -incluida-. Es el modelo UPS-12V.
- También incluimos con el sensor un soporte/acople que permitirá que orientes el sensor a tu gusto o necesidad
Nota: no se incluye el cable de dos hilos necesario para la conexión cableada con el panel de control de tu alarma. Cualquier cable de dos hilos de 1-2 mm te servirá perfectamente.
En la parte trasera hay agujeros "premarcados" para que los puedas abrir, tanto para el soporte como para pasar los cables hacia el sensor. Para hacerlo bien debes retirar la placa del sensor simplemente quitando el tornillo que la fija.
- Alarma SIN cuotas TASC-THI1
- Alarma SIN cuotas TASC-G5
- Alarma SIN cuotas TASC-B11 (unidades enviadas a partir de Junio del 2016)
Manual:
Nota: además del manual, a continuación os indicamos como realizar la conexión cableada entre la alarma sin cuotas G5 -mediante Z2/GND- y el sensor PIR-1000-MW. Resumiendo sería alimentarlo+conectarlo a la alarma:
1º Alimentación: ROJO a +12V, NEGRO a -/GND
2º Señal de alarma del sensor a la TASC-G5 (Z2/GND) a RELAY (amarillo y azul en la foto)
Nota para la TASC-B11: la conexión se realizaría entre la entrada Z1/GND y RELAY (amarillo y azul en la foto) y en EL MISMO ORDEN que se ve en la foto.
IMPORTANTE: normalmente realizando estas conexiones correctamente ya debería funcionar sin problemas de todas formas te dejamos un par de fotos de ayuda, de la conexión en el sensor y en la alarma G5, como referencia.
Más fotos: la conexión RELAY con la alarma G5/B11 es mediante un circuito Normalmente Cerrado o NC. Por tanto, da igual el orden de conexión en RELAY con Z1/Z2-GND. También os lo indicamos así en esta foto:
IMPORTANTE: este sensor funciona perfectamente con la alarma G5 (TODAS) pero únicamente con las alarmas B11 comercializadas a partir de Junio/2016 ¿Por qué? Porque este sensor solo funciona en el modo NC (Normalmente Cerrado) y la alarma B11 solo admite el modo NC desde esa fecha (antes únicamente NO, tras esa fecha ambos modos). Tenlo en cuenta a la hora de adquirirlo.
Es importante que sepas varias cosas con los sensores cableados conectados a la alarma SIN cuotas TASC-G5/B11:
- No se pueden programar en modo "hogar", por lo tanto, siempre que la alarma esté armada tanto en modo parcial como total, el sensor cableado estará ACTIVO. Se puede conseguir que el sensor cableado permanezca apagado en el modo parcial mediante este relé inalámbrico de 12V.
- El sensor cableado no respeta el tiempo de retardo programado en la alarma. Esto solo afecta a los sensores inalámbricos, los cableados actuarían inmediatamente.
- Si quieres tener retardo de salida en el sensor cableado (el de entrada NO sería posible en ningún caso) la única manera sería a través del teclado KP-700 y su retardo de salida, que es independiente del del panel de control de la alarma. Otra opción sería utilizar este relé inalámbrico de 12V, siempre y cuando el tiempode salida sea inferior a 60 segundos (que es el tiempo de "calentamiento" del sensor, ya que si no está armada la alarma el sensor estará apagado): relé
- Se puede poner más de un sensor PIR-1000-MW conectados sobre la misma entrada cableada de la alarma SIN cuotas. Tienen que ir colocados EN SERIE. Esto ha sido una aportacion de uno de nuestros clientes, Lluis Daniel Vallvé, que amablemente nos ha enviado el esquema de conexión que el mismo ha elaborado para 2 o para n DA-310A. Pero el esquema sería similar para este modelo PIR-1000-MW. Es este:
Ahora os mostraremos este mismo esquema con 3 sensores PIR-1000-MW conectados en serie con la alarma TASC-B11
Detección de movimiento: realmente este tipo de sensores detecta los rayos infrarrojos que emiten los seres vivos y es más sensible a la detección "cruzando" el sensor más que "dirigiéndote" hacia él. Ten esto en cuenta cuando hagas tus pruebas.
Nota: no se incluye el cable de dos hilos necesario para la conexión cableada del sensor. Cualquier cable de dos hilos de 1-2 mm te servirá perfectamente.
